在秋冬季節(jié)及氣溫偏低的時(shí)候，很多客戶使用環(huán)氧樹脂膠時(shí)，常會(huì)遇到這樣問題：環(huán)氧樹脂膠有時(shí)會(huì)變得渾濁不清，局部成塊，成米粒、魚籽一樣的狀態(tài)，甚至?xí)兂晒腆w，對玻璃鋼施工帶來不便。

其實(shí)這是環(huán)氧樹脂結(jié)晶的一種表現(xiàn)。那么，結(jié)晶的過程表現(xiàn)有哪些？環(huán)氧樹脂結(jié)晶了，又該如何解決？下面我們圍繞結(jié)晶相關(guān)的問題，做了簡單解釋和說明。

結(jié)晶的過程表現(xiàn)有哪些？

正常情況下，液體環(huán)氧樹脂是無色透明液體狀態(tài)，具有可流動(dòng)性。通常，結(jié)晶易發(fā)生于季節(jié)交替時(shí)期及晝夜溫差過大的區(qū)域。另外，夏季配方的環(huán)氧樹脂儲(chǔ)存至冬季使用也易出現(xiàn)結(jié)晶，下面是結(jié)晶表現(xiàn)的兩個(gè)過程：

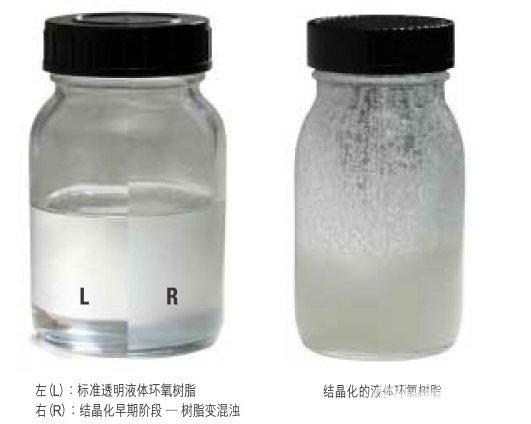

1、液體環(huán)氧樹脂膠顏色變得灰暗，出現(xiàn)自由漂浮的晶體、晶體團(tuán)塊或一個(gè)完全凝固體，透明的樹脂逐漸呈模糊、混濁或乳狀混濁時(shí)，這是環(huán)氧樹脂結(jié)晶化早期的征兆。

2、容器底部會(huì)聚集起越來越多的白色晶體沉淀，這些沙狀晶體會(huì)不斷聚集，直到所有含量全部固化為晶體為止，這個(gè)過程其實(shí)與常見的蜂蜜的結(jié)晶是類似的。　　

這些晶體結(jié)構(gòu)具有可逆性，在一定溫度條件下可恢復(fù)至液體狀態(tài)，并不影響產(chǎn)品性能。好比水在反復(fù)結(jié)冰融化的過程中，水自身的性質(zhì)并不會(huì)發(fā)生改變是同樣的道理。

為什么會(huì)出現(xiàn)結(jié)晶現(xiàn)象呢？

導(dǎo)致環(huán)氧樹脂結(jié)晶的原因有很多，主要有以下幾個(gè)因素：

a、高純度：晶體都是高純物，環(huán)氧樹脂也一樣，純度越高，分子分布越窄，就越容易結(jié)晶。

b、低粘度：粘度越低、結(jié)晶化速度越快。

c、雜質(zhì)：固體雜質(zhì)通常是晶體生長的晶種，添加某些沉淀性的顏填料容易導(dǎo)致結(jié)晶。相比較而言，較大粒徑和較高添加量卻不易誘發(fā)結(jié)晶化。

d、溫度：20-30℃如此狹窄的溫度變化周期是形成結(jié)晶化的常見成因，晝夜溫度波動(dòng)將啟動(dòng)或加速結(jié)晶速度。另外超低溫（5℃以下）則會(huì)加速結(jié)晶化。

e、水分：水分含量越高，越容易發(fā)生結(jié)晶。

所有的樹脂和固化劑都有發(fā)生結(jié)晶現(xiàn)象的可能性，這是物質(zhì)從液體向固體結(jié)晶態(tài)的轉(zhuǎn)化。環(huán)氧樹脂結(jié)晶和其他物質(zhì)結(jié)晶原理是類似的。高純度，低粘度，雜質(zhì)，極冷環(huán)境，冷熱循環(huán)都會(huì)增加結(jié)晶化的可能性。　

環(huán)氧樹脂對溫度敏感，在極冷環(huán)境或溫度波動(dòng)較大時(shí)，非常容易發(fā)生液態(tài)向固態(tài)的轉(zhuǎn)化，即發(fā)生環(huán)氧樹脂的結(jié)晶化。

如何避免結(jié)晶現(xiàn)象發(fā)生？

1、 降低環(huán)氧樹脂的純度，如添加其他類型的環(huán)氧樹脂。

2、 使用低結(jié)晶傾向或不結(jié)晶的環(huán)氧樹脂。

3、 儲(chǔ)存條件：儲(chǔ)存溫度高于40℃，防止出現(xiàn)結(jié)晶化現(xiàn)象。通常情況下高于25℃，即可降低結(jié)晶風(fēng)險(xiǎn)，但需避免溫度波動(dòng)過大。對于濕度的要求，一般要求相對濕度50%以下，同時(shí)對包裝的密封性需嚴(yán)格要求，避免吸水導(dǎo)致結(jié)晶。

環(huán)氧樹脂膠結(jié)晶了，該怎么辦？

1、水浴加熱法：

將環(huán)氧樹脂隔水放置于水中，水溫宜在50℃到60℃之間，加溫的同時(shí)對膠體進(jìn)行單向攪動(dòng)，要確保所有晶體完全融化，任何一個(gè)微小的未融化晶體都可以作為“晶種”在幾天內(nèi)引發(fā)再次發(fā)生結(jié)晶。

因此攪拌的時(shí)間不能過短，要確保容器壁和底部的晶體也全部融化，熱量分布均勻。攪拌均勻至結(jié)晶徹底消失后方可施工。　

注意：加熱后的環(huán)氧樹脂膠須冷卻至常溫后使用，否則易發(fā)生爆劇現(xiàn)象。

2、取暖設(shè)備加熱：

將環(huán)氧樹脂膠排列堆放成環(huán)形，中間預(yù)留1米寬的面積放電暖設(shè)備，在環(huán)氧樹脂外圍用塑料布或彩條布圍成閉合空間，持續(xù)加熱至環(huán)氧樹脂恢復(fù)初始狀態(tài)為止。

3、太陽燈加熱：

使用太陽燈對環(huán)氧樹脂進(jìn)行烘烤，邊加熱邊攪拌，至結(jié)晶完全融化，膠體恢復(fù)初始狀態(tài)后即可繼續(xù)使用。

4、其他合理的升溫措施，也可以解決環(huán)氧樹脂結(jié)晶的問題。

如果結(jié)晶再次發(fā)生，再次對其加熱，重復(fù)融化的過程即可。可在50℃環(huán)境條件下保持幾小時(shí)，即可重新融化環(huán)氧樹脂，融化后的液態(tài)環(huán)氧樹脂仍可使用，但對于已經(jīng)添加固化劑的不適合加熱處理。

建議：在運(yùn)輸與存儲(chǔ)時(shí)也要注意減少溫度的波動(dòng)， 建議存放在干燥、溫度比較高的恒溫倉庫中。使用時(shí)，不要一次性攪拌過多，即配即用，并確保在使用后噴嘴、桶蓋等處都不能有樹脂殘留，以防止這些地方形成晶體。

總結(jié)：環(huán)氧樹脂結(jié)晶是可以隨溫度變化的可逆過程，對環(huán)氧樹脂的粘結(jié)性能和加固效果沒有影響。即便出現(xiàn)結(jié)晶，加熱至其軟化消失，便可正常使用。
